音频处理视显一体机
AMP-88AU是一款1U机架式音视频视显一体机，采用 AES67网络音频传输协议，支持8路模拟通道+8路网络音频通道的输入输出。设备集成自动混音、GPIO控制功能，可高效满足多节点混音处理需求；配备HDMI接口，支持2选1信号源切换及音视频分离；机身搭载两个多功能按键，支持IP显示切换、静音控制、幻象电源启停及长按复位等操作。
产品特点
1. 采样率48kHz。
2. 高性能AD/DA，低失真，大动态，音质纯净。
3. 网络联机，高效简洁、工程易用的操作界面软件，实时控制全部功能和监控机器工作状态。
4. 支持UAC（TYPE B）和USB AUDIO（TYPE C）。
5. 8路MIC/LINE 输入，8路平衡输出。
6. 8路AES67网络输入，8路AES67网络输出。
7. 2路HDMI输入，1路HDMI输出。
8. 2个多功能按键（支持IP切换、静音、长按恢复出厂设置）。
9. 4路自动混音通道；1路回声消除通道。
10. 2路千兆网口，每个网口可同时传输通讯数据与音频数据。
11. 16个GPIO接口，可自定义输入/输出方向。
12. 2个RS485接口，可串联使用（RS485 IN输入，RS485 OUT接到另一台 RS485 IN同时控制）。
13. 1个支持双向收发数据的RS232接口。
14. 每个输入可调灵敏度（0dB /15dB /20dB /24dB），独立的48V幻象电源控制。
15. 输入输出音频信号音量独立可调，范围：静音，-60.0～＋12dB。
16. 输入/输出通道提供：信号发生器、噪声门、反馈抑制、均衡、高通、低通、延时器、扩展器、压缩器、限幅器、闪避器、FIR等可选 DSP 功能。
规格参数
| 输入电源 | AC 100V-240V 50/60Hz |

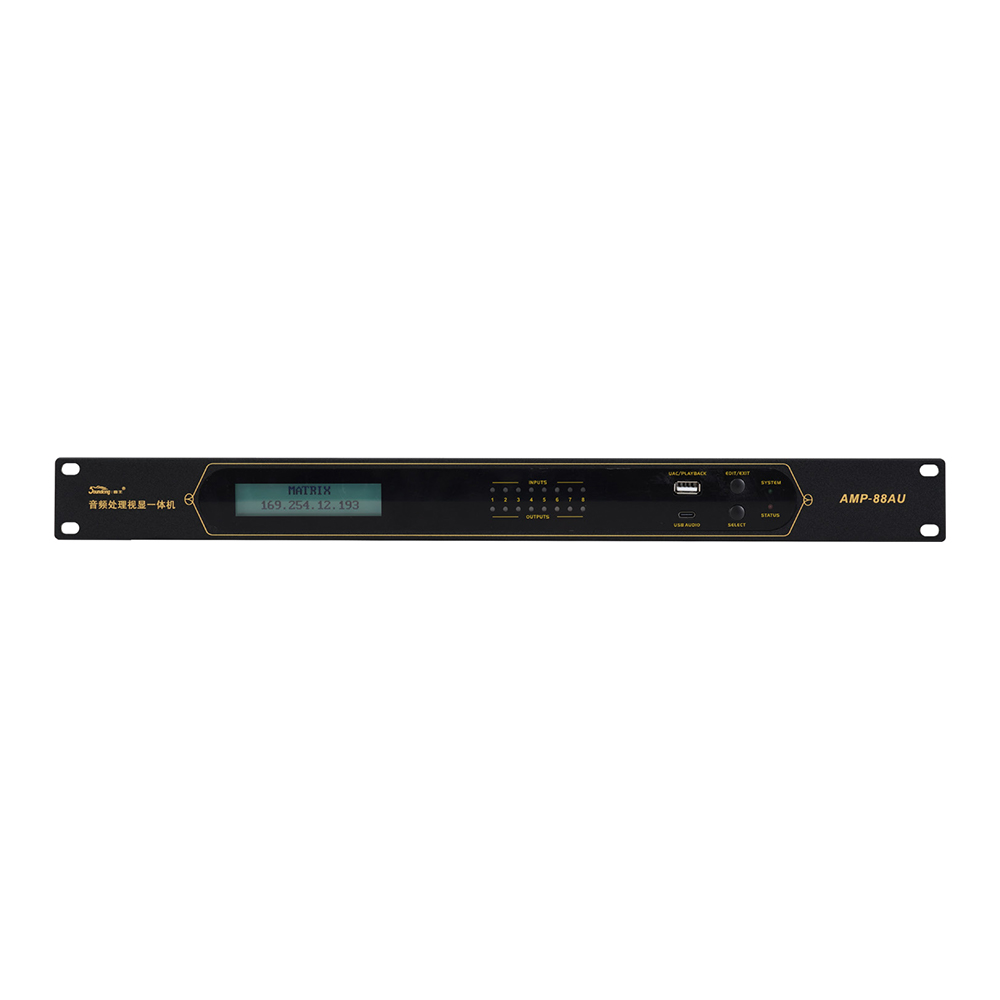

| 前面板 | 【INPUTS】通道电平指示灯 x8;【OUTPUTS】通道电平指示灯 x8;【SYSTEM】系统状态灯 x1; 【STATUS】异常状态灯x1;【UAC/PLAYBACK】x1;【USB AUDIO】x1 【EDIT/EXIT SELECT】按键x2 |

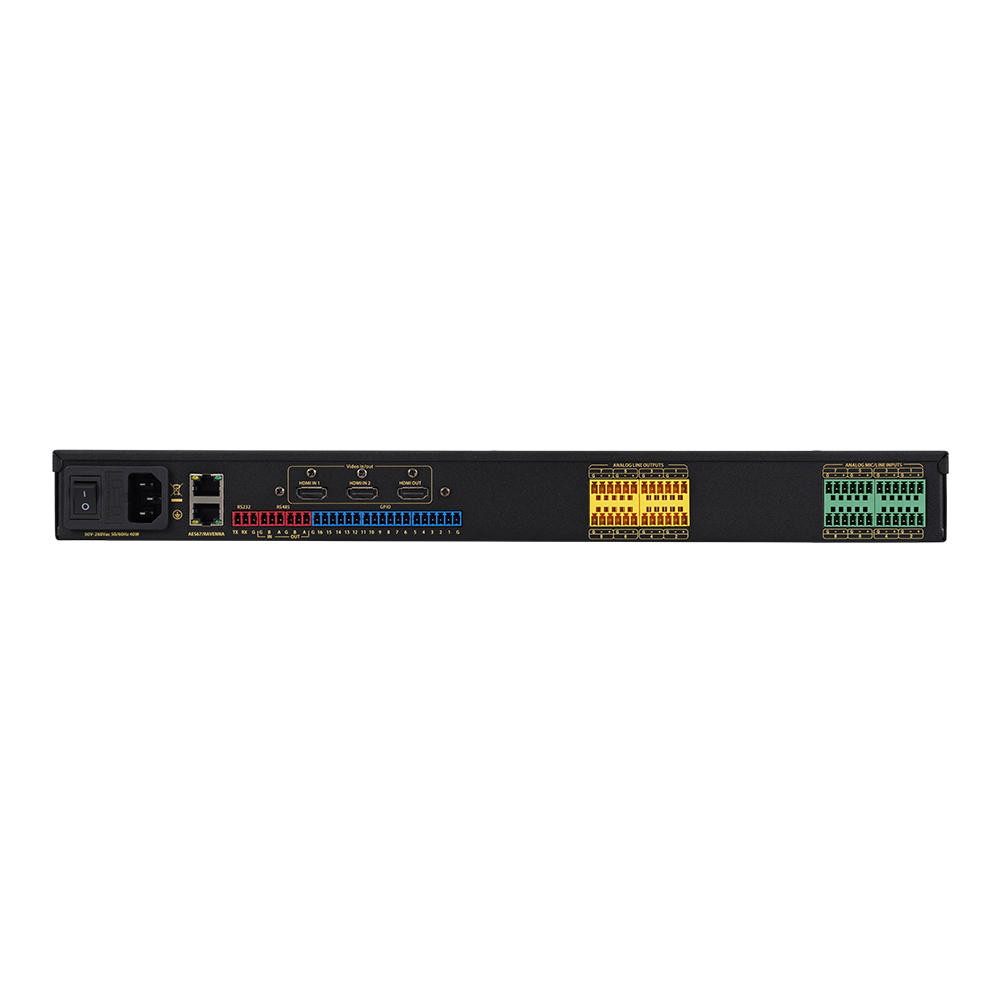

| 后面板 | [100V-240Vac 50/60Hz 40W】电源输入插座(带开关、保险丝)x1;【AES67/RAVENNA】千兆网络接口x2;【RS232】x1;【RS485 IN】x1;【RS485 OUT】x1;【GPIO】GPIO控制口x16;【ANALOG LINE/MIC INPUTS】模拟音频输入x8;【ANALOG LINE OUTPUTS】模拟音频输出x8; 【HDMI IN1/2】模拟视频输入x2;【HDMI OUT】模拟视频输出x1; |
| 模拟音频通道 | 8进8出 |
| 网络音频通道 | 8进8出 |
| 模拟视频通道 | 2进1出 |
| 网络音频延迟 | 1/2/5/6ms |
| 采样率 | 48kHz |
| 信噪比 | ≥99dB(1kHz+4dBu，A计权,0dB话放增益);≥85dB(1kHz+4dBu，A计权,24dB话放增益) |
| 谐波失真 | ≤003%(1kHz+4dBU，A计权，单位增益) |
| 通道隔离度 | ≤-90dB，(1kHz+4dBU，A计权，单位增益) |
| 频率响应 | ±0.3dB (20Hz~20kHz) |
| 最大输入电平 | 14dBu±1dBu (1kHz, THD+N≤1%) |
| 最大输出电平 | 14dBu±1dBu (1kHz,THD+N≤1%) |
| 动态范围 | ≥109dB(1kHz 最大输出电平，单位增益，A计权) |
| 话放增益 | 0/15/20/24dB 共4档 |
| 功能 | 输入输出音频信号音量独立可调，范围:静音，-60.0~+12dB。输入/输出通道提供: 信号发生器、噪声门、反馈抑制、均衡、高通、低通、延时器、扩展器、压缩器、限幅器、闪避器、FR等可选DSP功能。 |
| 配件 | 电源线、凤凰端子连接器 |
| 产品尺寸(长x宽x高) | 482x231x45mm |
| 包装尺寸(长x宽x高) | 510x328x72mm=0.012m³ |
| 净重/毛重 | 2.6kg / 3.3kg |
