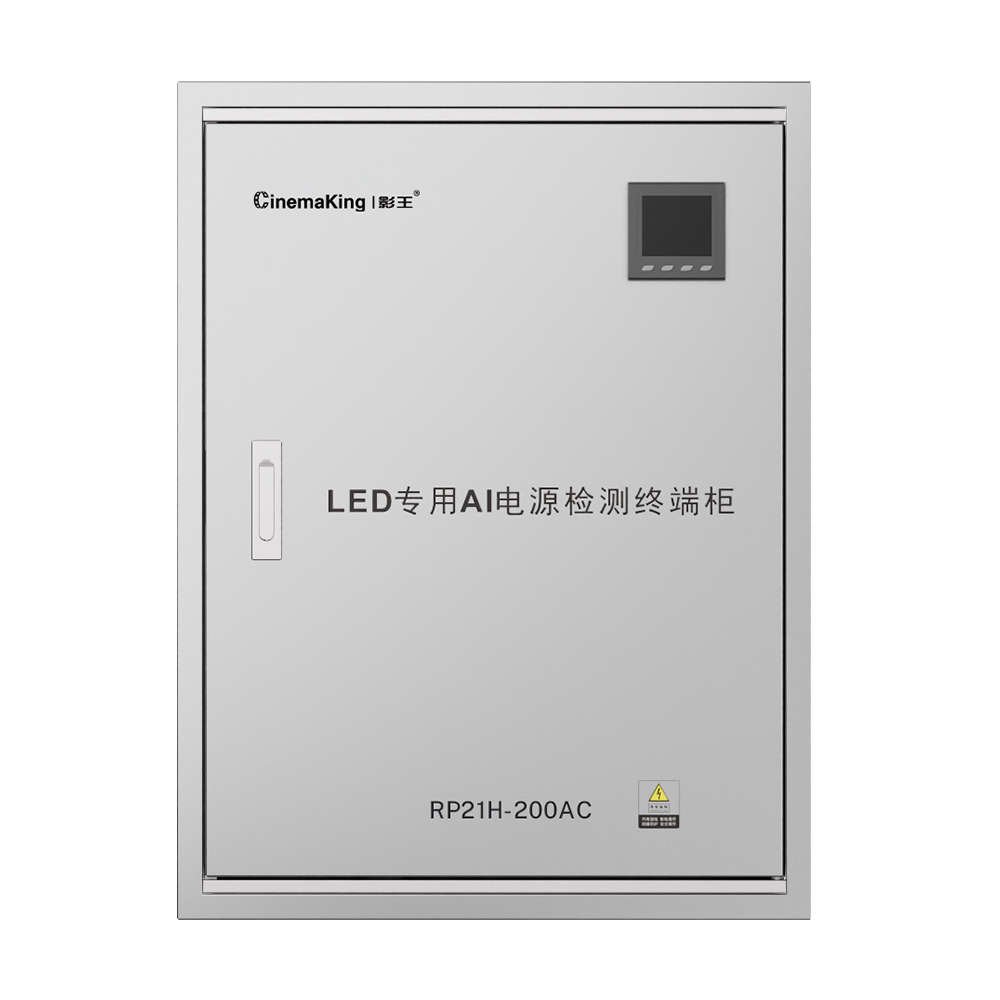

LED专用AI电源检测终端柜
智能配电系统，提供一种可物联、可控制、安全系数高、响应速度快、大功率、多路数独立控制等电源管理产品, 具有可编程电源管理器系统，可做实景数据反馈监测及控制，采用电工标准，专业的电气结构设计;结构的用材选用的304不锈钢，304不锈钢是应用最为广泛的一种铬-镍不锈钢，它具有良好的耐蚀性、耐热性，低温强度和机械特性;冲压、弯曲等热加工性好，无热处理硬化现象。单路输出为20和40A，总输出电流200ARP21H-200A带21路独立控制空开，具备大功率总闸。比传统空开具备更好的短路保护、漏电保护、过流保护。附带Web网页界面,可实时查询每路电流、电压、温度、开/关状态、断路、用电量等数据。附带Web功能控制网关端口为RJ45，可选配定义API控制级联端口为RS485。开放特有的开发接口，可供客户进行二次开发，完美融入各大系统和平台。
产品特点功能
提供 21 路单路为 20/40A的输出，总输出电流 200A；
可远程控制物理手柄的闭合或断开操作；
可读取用电设备的电流、电压、用电量及接线端温度等数据;
具有过载保护、短路保护、过欠压保护、打火保护以及过温保护等功能；
产品 ID 号为手动设置无需电脑，方便现场设置与对接;
产品具有可扩展性，实现漏电保护、电源扩展等附加功能;
美观大方，高可靠性，紧凑型设计；
可接入强大管理平台，实现移动手机端、PC端、云端的多数据实时互通互控；
开放第三方接口，供客户进行二次开发；
前面板提供一个电流电压显示表可查看各单项电流电压参数;
带过温、过流、过压、欠压报警功能，并可通过软件设置预警和报警信息。
产品特性
1. 200A总闸，15路C40，6路C20
2. WIFI网关
3. 带电流电压显示表
4. 可接入强大管理平台，实现移动手机端、PC端、云端的多数据实时互通互控

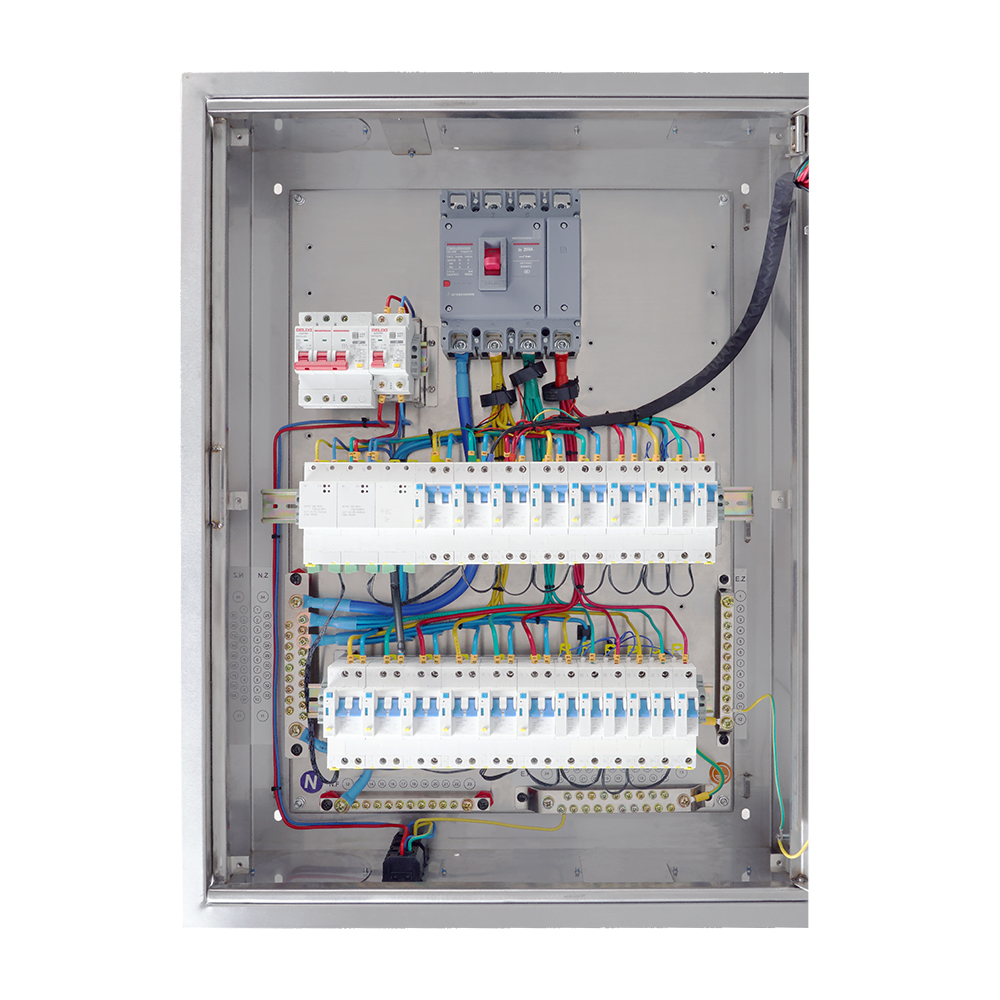

配置
1. 电箱柜一套x1，尺寸: 带包边:818x621x150(mm); 不带包边:770x570x150(mm)
2. 总闸开关【200A4P】x1
3. 电源变压模块【DC 12V(2P)】x2
4. 300AI网关WIFIx1
5. 320重合闸AI空开漏保断路器【C40】x12
6. 310重合闸AI空开断路器【C40】x3
7. 310重合闸AI空开断路器【C20】x6
8. 电流电压显示表
规格参数
| 型号 | RP21H-200AC |
输入电压 | 380V 200A |
| 输出通道数 | 21(C40x15、C20x6) |
| 电子接口 | RS-485 x1 |
| 网络接口 | RJ45 100Mx1组 |
| 电流电压显示屏 | 96x96 数码显示屏x1 |
| 检测参数 | 电流/电压/功率/温度/用电量 |
| 电子工作电压 | DC12V |
| 通信方式 | RJ45 TCP/IP/RS-485/modbus x1、WiFix 1 |
| 电气寿命 | 机械: 10000T，电子: 60000T |
| 结构用材 | 304不锈钢 |
| 功能模块 | 配置 参数/P的查询及修改本地及远程 具备自动和手动重合闸操作x2组实时数据可查 设备号、控制、电压、功率、温度N儿L、电流、用电量(≤63路)保护 过流、过温、过压、欠压(≤63路)定时 每时、每天、每月、每年实时控制指令 全操作的指令输出 |
| 使用环境 | 温度范围:-5℃~+40℃、湿度范围:0~90%RH |
| 产品尺寸(HxWxD) | 不带包边:770x570x150mm，带包边:818x621x150 mm |
| 包装尺寸(HxWxD)/体积 | 91x71.5 x21.5cm/0.140m³ |
| 净重 | 32.18kg |
| 毛重 | 35.68kg |
