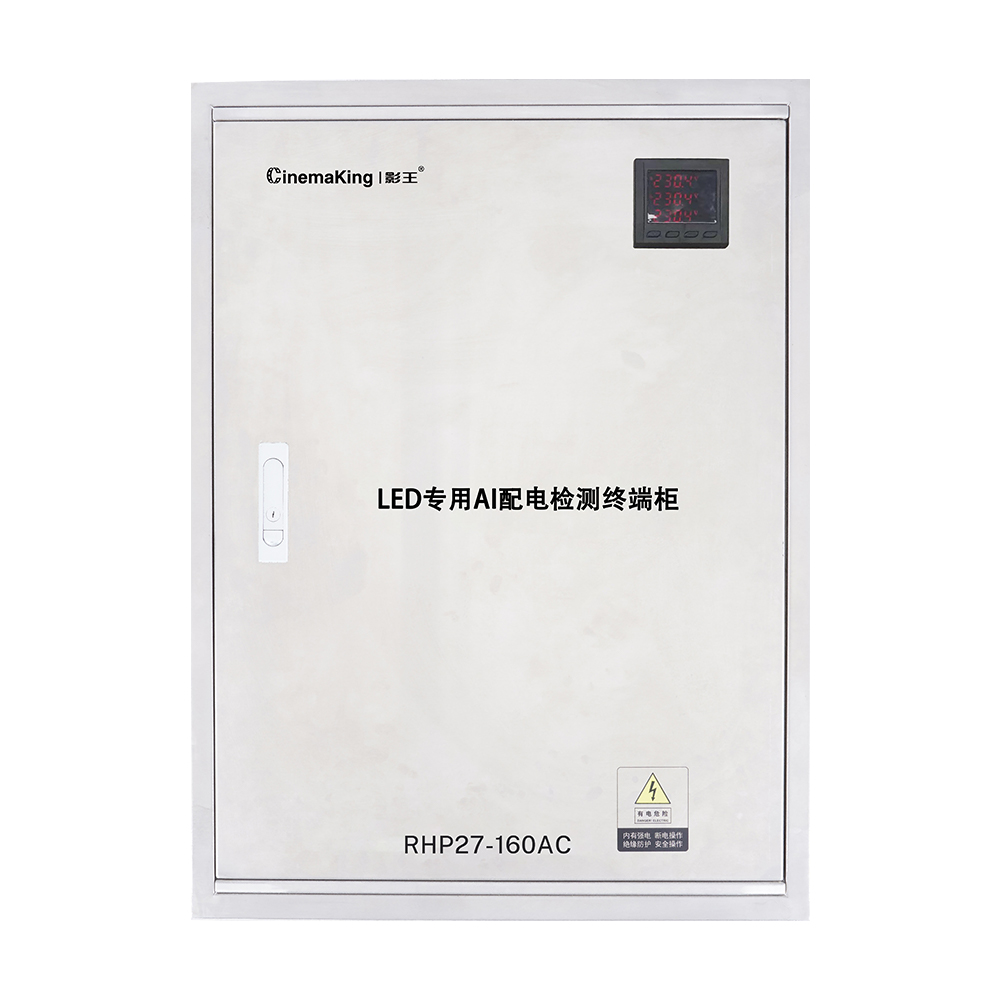

LED专用AI配电检测终端柜
智能配电系统，提供一种可物联、可控制、安全系数高、响应速度快、大功率、多路数独立控制等电源管理产品。 具有可编程电源管理器系统，可做实景数据反馈监测及控制，采用电工标准，专业的电气结构设计；结构的用材选用的304不锈钢，304不锈钢是应用最为广泛的一种铬-镍不锈钢，它具有良好的耐蚀性、耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象。单路输出为16和30A，总输出电流160A。RHP27-160A带27 路独立控制空开，具备大功率总闸。比传统空开具备更好的短路保护、漏电保护、过流保护。附带Web网页界面， 可实时查询每路电流、电压、温度、开/关状态、断路、用电量等数据。附带Web功能控制网关端口为RJ45，可选配定义API控制级联端口为RS485。开放特有的开发接口，可供客户进行二次开发，完美融入各大系统和平台。
产品特点功能
提供27路单路为16/30A的输出，总输出电流160A。
可远程控制物理手柄的闭合或断开操作。
可读取用电设备的电流、电压、用电量及接线端温度等数据。
具有过载保护、短路保护、过欠压保护、打火保护以及过温保护等功能。
产品ID号为手动设置无需电脑，方便现场设置与对接。
产品具有可扩展性，实现漏电保护、电源扩展等附加功能。
导轨汇流排总线连接，稳定、可靠、免去连接弱电线麻烦。
美观大方，高可靠性，紧凑型设计。
可接入强大管理平台，实现移动手机端、PC端、云端的多数据实时互通互控。
开放第三方接口，供客户进行二次开发。
前面板提供一个电流电压显示表可查看各单项电流电压参数。
带过温、过流、过压、欠压报警功能，并可通过软件设置预警和报警信息。
结构用材304不锈钢，具有良好的耐蚀性、耐热性，低温强度和机械特性； 冲压、弯曲等热加工性好，无热处理硬化现象。
产品特性
1. 160A总闸，3路C40，24路C20
2. WIFI网关
3. 带电流电压显示表
4. 可接入强大管理平台，实现移动手机端、PC端、 云端的多数据实时互通互控

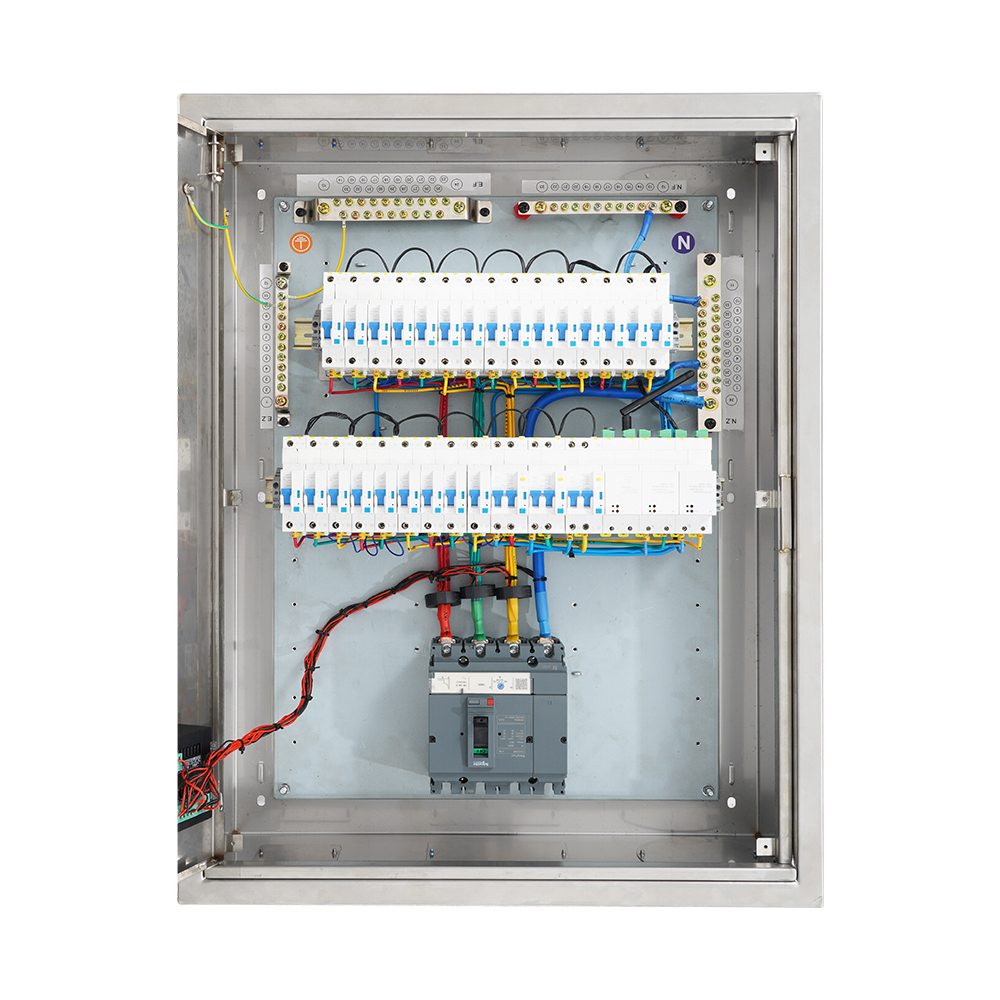

配置
1. 电箱柜一套 x 1
2. 总闸开关【160A 4P】x 1
3. 电源变压模块【DC 12V (2P)】x 2
4. 300AI网关WIFI x 1
5. 320重合闸AI空开漏保断路器【C40】x 3
6. 310重合闸AI空开断路器【C20】x 24
7. 电流电压显示表
规格参数
| 型号 | RHP27-160AC |
| 输入电压 | 380V 160A |
| 输出通道数 | 27（C40 x 3、C20 x 24） |
| 电子接口 | RS-485 x 1 |
| 网络接口 | RJ45 100M x 1组 |
| 电流电压显示屏 | 96 x 96 数码显示屏 x 1 |
| 检测参数 | 电流/电压/功率/温度/用电量 |
| 电子工作电压 | DC12V |
| 通信方式 | RJ45 TCP/IP/RS-485/modbus x 1、WiFi x 1 |
| 电气寿命 | 机械：10000T ，电子：60000T |
| 结构用材 | 304不锈钢 |
| 功能模块 | 配置_参数/IP的查询及修改 本地及远程_具备自动和手动重合闸操作 x 2组 实时数据可査_设备号、控制、电压、功率、温度 N/L、电流、用电量(≤63 路) 保护_过流、过温、过压、欠压(≤63 路) 定时_每时、每天、每月、每年 实时控制指令_全操作的指令输出 |
| 使用环境 | 温度范围：-5℃ ~ +40℃、湿度范围：0 ~ 90%RH |
| 产品尺寸(H x W x D) | 不带包边： 770 x 570 x 150 mm， 带包边： 818 x 621 x 150 mm |
| 包装尺寸(H x W x D) | 91 x 71.5 x 21.5cm |
| 净重 | 30.5kg |
| 毛重 | 34kg |
