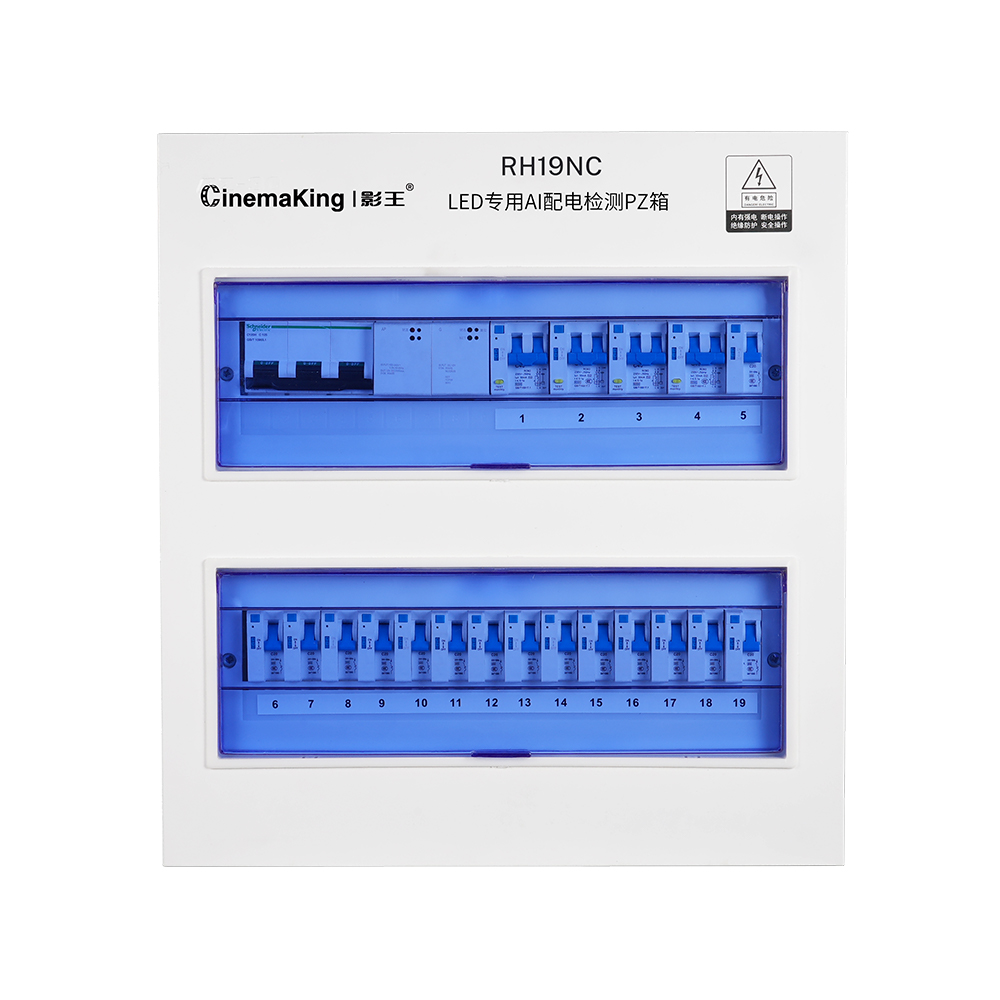

RH系列 19路PZ回路箱
具有可编程电源管理器系统，可做实景数据反馈监测及控制，采用电工标准，专业的电气结构设计；单路输出 为16/30A，总输出电流125A，19路空开；比传统空开具备更好的短路保护、漏电保护、过流保护。附带Web网页界面，可实时查询每路电流、电压、温度、开/关状态、断路、用电量等数据。附带Web功能控制网关端口为 RJ45，可选配定义API控制级联端口为RS485。开放特有的开发接口，可供客户进行二次开发，完美融入各大系统和平台。
产品应用领域非常广泛：如 LED显控、舞台灯光照明、公共广播、会议等领域。可安装在 LED屏控区、楼宇、校园、住宅、电源统计、机关单位等多功能机房和机柜中。
配置：
1. 核心箱体【456 x 425 x 88mm】 x 1 （含面板458 x 428 x 90mm）
2. 总闸开关【125A 3P】 x 1
3. 电源变压模块【DC 12V (2P)】 x 1
4. 300AI网关WIFI x 1
5. 320重合闸AI空开漏保断路器【C40】 x 4
6. 310重合闸AI空开断路器【C20】 x 15
产品描述
提供19路单路为16/30A的输出，总输出电流 125A。
可远程控制物理手柄的闭合或断开操作。
可读取用电设备的电流、电压、用电量及接线端 温度等数据。
具有过载保护、短路保护、过欠压保护、打火保 护以及过温保护等功能。
产品ID号为手动设置无需电脑，方便现场设置 与对接。
产品具有可扩展性，实现漏电保护、电源扩展等 附加功能。
导轨汇流排总线连接，稳定、可靠、免去连接弱电 线麻烦。
美观大方，高可靠性，紧凑型设计。
可接入强大管理平台，实现移动手机端、PC端、 云端的多数据实时互通互控。
开放第三方接口，供客户进行二次开发。
规格参数
| 型号 | RH19NC |
| 输入电压 | 380V 125A |
| 输出通道数 | 19 (C40 x 4、C20 x 15) |
| 电子接口 | RS-485 x 1 |
| 网络接口 | RJ45 100M x 1组 |
| 检测参数 | 电流/电压/功率/温度/用电量 |
| 电子工作电压 | DC12V |
| 通信方式 | RJ45 TCP/IP/RS-485 x 1.WiFi x 1 |
| 电气寿命 | 机械10000T ， 电子60000T |
| 功能模块 | 配置参数/IP的查询及修改 本地及远程 具备自动和手动重合闸操作*2组 实时数据可査 设备号、控制、电压、功率、温度 N儿、电流、用电量(≤63 路) 保护 过流、过温、过压、欠压(≤63 路) 定时 每时、每天、每月、每年 实时控制指令 全操作的指令输出 |
| 使用环境 | 温度范围- 5℃ 至+40℃、湿度范围0至90%RH |
| 产品尺寸(H x W x D) | 456 x 425 x 88mm(含面板458 x 428 x 90mm) |
| 包装尺寸(H x W x D) | 17.5 x 53.5 x 50.5cm |
| 净重/毛重 | 8.8kg/11kg |
