LED专用AI配电检测管理器 RS系列 （WF14路网络版）
具有可编程电源管理器系统，可做实景数据反馈监测及控制，采用电工标准，专业的电气结构设计；单路输出 为16/30A，总输出电流125A，带10路独立控制多功能插座，2路合并式多功能插座，2路不间断多功能插座 （10A插座 x 11，16A插座 x 3）。1 个 USB 1.5A 接口、1 个 TYPE-C 1.5A 接口、1 路 PRE SYS、2 路 IO、1 路 RS485 接口、1 个手动电子锁、1 个一键时序总开关程序功能键、电子显示屏等。比传统空开具备更好的短路保护、漏 电保护、过流保护。附带Web网页界面，可实时查询每路电流、电压、温度、开/关状态、断路、用电量等数据。附 带Web功能控制网关端口为RJ45，可选配定义API控制级联端口为RS485。开放特有的开发接口，可供客户进 行二次开发，完美融入各大系统和平台。
单路输出为16/30A，总输出电流125A，带10路独 立控制多功能插座，2路合并式多功能插座，2路 不间断多功能插座（10A插座 x 11，16A插座 x 3）。
可远程控制物理手柄的闭合或断开操作。
可读取用电设备的电流、电压、用电量及接线端 温度等数据。
具有短路保护、过欠压保护、过流保护以及过温 保护等功能。
产品ID号为手动设置无需电脑，方便现场设置与 对接。
高可靠性，紧凑型4.5U设计。
可接入强大本地和远程管理平台，实现多数据实 时互通互控。
开放第三方接口，供客户进行二次开发。
提供1个USB 1.5A接口及TYPE-C接口。
可通过面板一键（ON/OFF）开关，时序开启/关闭 1~10 通道，实现时序功能。
可通过面板功能锁开关，锁定/解锁面板的功能按 键，防止误操作。

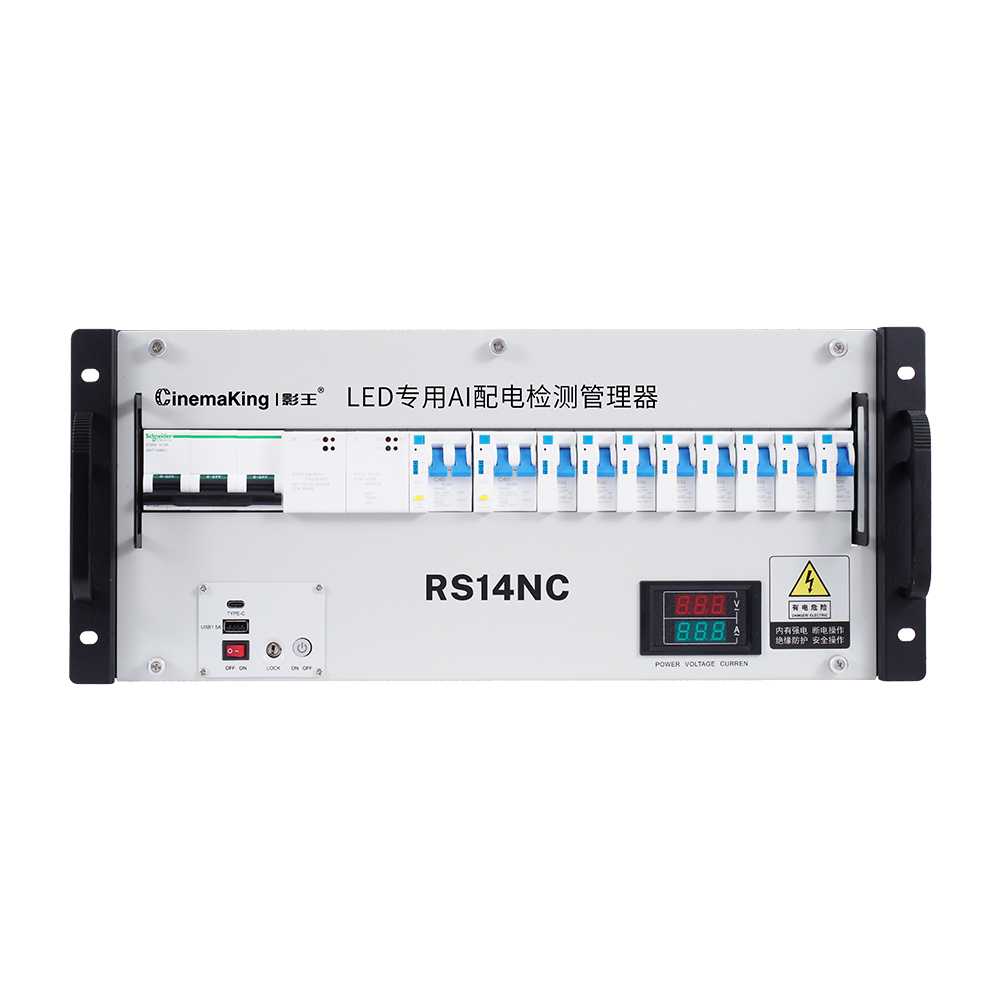

前面板提供电子屏可查看电流电压参数。
提供 1 路 PRE SYS、2 路 IO、1 路 RS485 接口，可连 接第三方屏和预/报警设备。
带过温、过流、过压、欠压报警功能，并可通过软件 设置预警和报警信息。
应用场景
适用于LED显控、舞台灯光照明、公共广播、会议等领域。可安装在 LED屏控区、楼宇、校园、住宅、电源统计、机关单位等多功能机房和机柜中。
规格参数
1. 核心机架【198 x 487 x 282mm】 x 1 （含锁耳198 x 487 x 255mm）
2. 电源变压模块【DC 12V (2P)】 x 1
3. 320重合闸AI空开漏保断路器【C40】 x 2
4. 310重合闸AI空开断路器【C20】 x 8
5. 总闸开关【125A 3P】 x 1
6. 300AI网关WiFi x 1
7. RS 系列电子拓展组件模块 x 1
| 型号 | RS14NC |
| 输入电压 | 380V 125A |
| 输出通道数 | 10组（ 自动重合闸独立 x 8、自动重合闸可共用 x 2） |

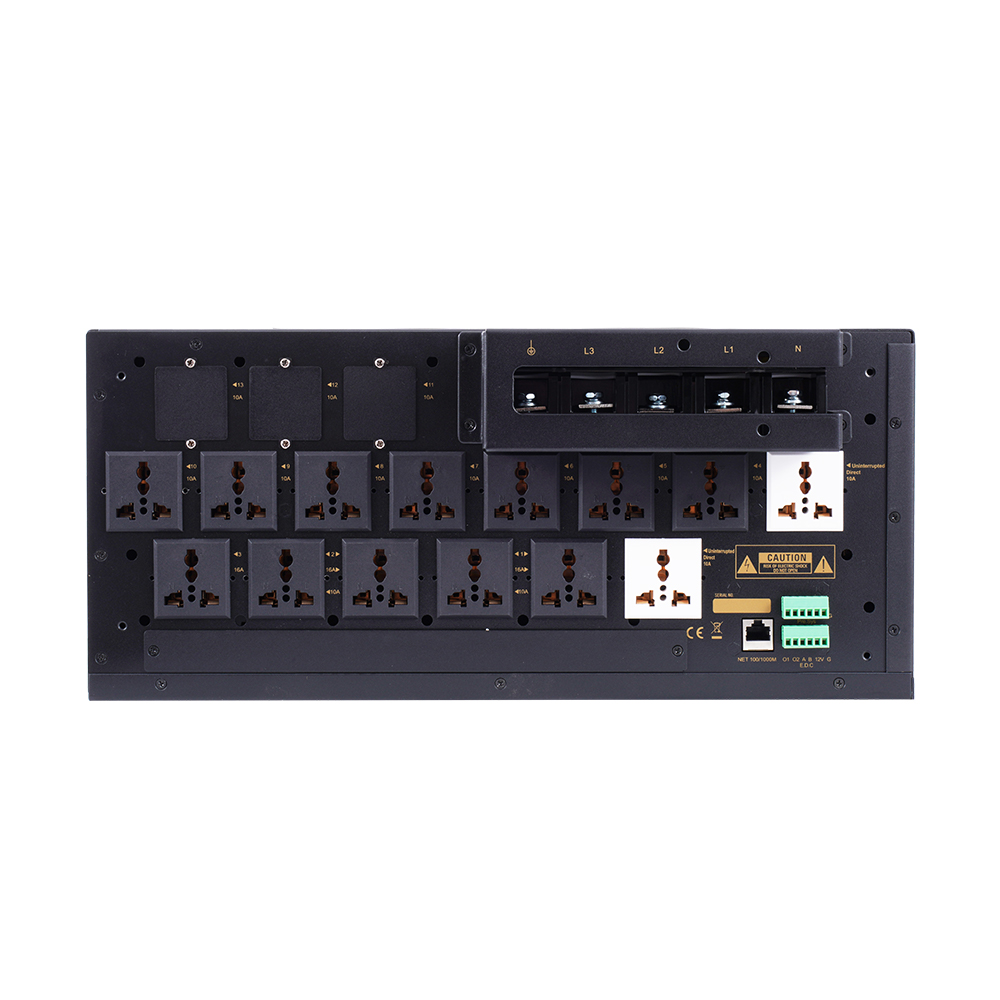

| 输出插座数 | 14个（ 独立16A x 1、10A x 7，共用16A x 2、10A x 2，不间断10A x 2） |
| 插座类型 | 10A多功能三孔插座 |
| 电子接口 | USB_5V1.5A x 1，TYPE-C_ 5V1.5A x 1， PRE SYS_IO OUT1/OUT2/A1/B1/12V/GND (预/报警) x 1， E.D.C_ x 3(IO x 2、RS-485第三方屏 x 1) |
| 网络接口 | RJ45 100M x 1组 |
| 显示屏 | 字符屏_47 x 28 6位数码管 x 1组 |
| 钥匙电子锁 | 手动 x 1组 |
| 一键开关 | 物理按键 x 1组 |
| 检测参数 | 电流/电压/功率/温度/用电量 |
| 电子工作电 | DC12V |
| 通信方式 | RJ45_TCP/IP x 1、WiFi x 1 |
| 电气寿命 | 机械:6000T ， 电子:10000T |
| 功能模块 | 配置_参数/IP的查询及修改， 本地及远程_具备自动和手动重合闸操作， 实时数据可查设备号、控制、电压、功率、温度N/L、电流、用电量(≤63路)， 保护_过流、过温、过压、欠压 (≤63路)， 定时_每时、每天、每月、每年， 实时控制指令_全操作的指令输出。 |
| 使用环境 | 温度范围－ 5℃ 至+ 4 0 ℃、湿度范围0 至9 0 % R H |
| 产品尺寸（HxWxD） | 核心机架【198 x 487 x 282mm】 x 1（含锁耳198 x 487 x 255mm） |
| 包装尺寸（HxWxD） | 27.5 x 53.5 x 37.5cm |
| 净重 | 12.1kg |
| 毛重 | 14.6kg |
